产品介绍
产品简介：

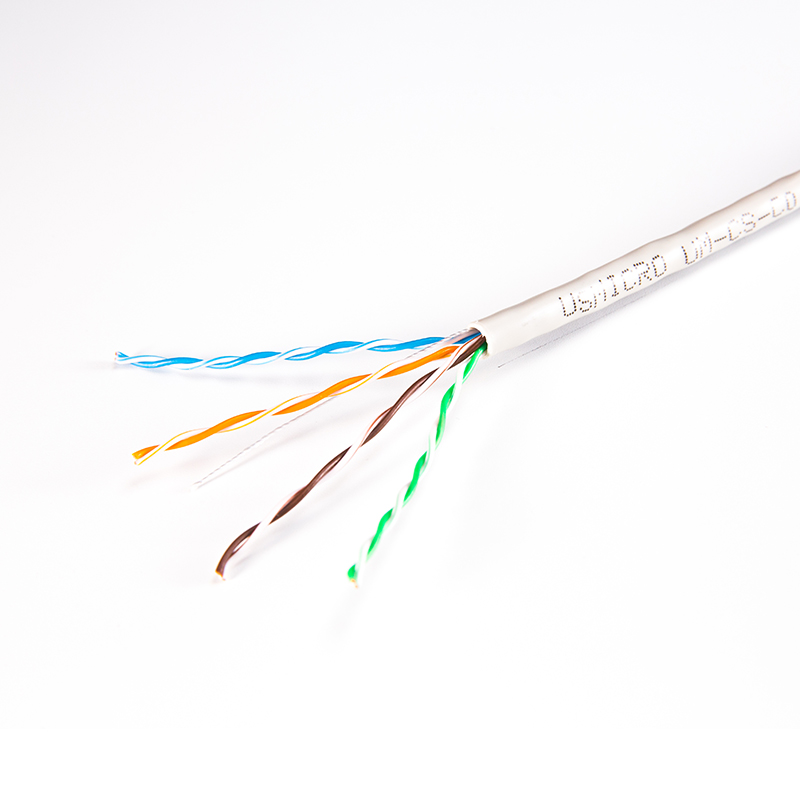

超五类系列非屏蔽电缆在满足基本的超五类标准的基础上，提供额外的性能和带宽上的预留。USMICRO的产品完全超越最新公布的最严格的标准，并且定义到250MHz，从而保证100MHz以上应用的要求。其性能超过了出了ANSI TIA EIA-568 2-D对Cat5e类的要求；可用于水平布线或建筑垂直干线。Cat5e双绞线最高传送速率为1 2Gbps，最远传送距离为100米。
1. 产品特性
² 超过行业CAT 5e类性能标准
² 选用高质量的材料制成，保证25年性能
² 高性能的高速电缆，支持带宽100MHz，可以支持千兆以太网应用
² IOS/IEC11801，TIA/EIA 586C的超五类标准
² 低烟无卤产品符合相关阻燃（IEC332/3）、低烟（IEC1034）、无卤（IEC754）标准
² 符合UL标准，具有UL认证。
2. 电气特性
² 阻抗： (f：1-100MHz)100ohms±15Ω
² 传输延时：536ns/100 max@100MHz：
² 工作电容：5.4nF max/100m
² 直流电阻：≤9.4Ω
² 时延差异：45ns max
3. 机械物理参数
|
防火等级
|
CM
|
CMR
|
CMP
|
LSZH
|
|
电缆直径
|
5.2±0.2mm
|
5.2±0.2mm
|
5.2±0.2mm
|
5.2±0.2mm
|
|
护套材料
|
聚氯乙烯(PVC)
|
聚氯乙烯(PVC)
|
FEP或低烟聚氯乙烯(LSPVC)
|
低烟无卤阻燃聚烯烃（LSZHP）
|
|
绝缘材料
|
HDPE
|
HDPE
|
氟化乙丙烯（FEP）
|
LSZHP
|
|
导体材料和直径
|
无氧圆铜线（纯度99.99%）24AWG，0.51mm
|
|
最大牵拉力
|
11.34Kg
|
|
最小弯曲半径
|
8倍电缆外径
|
|
工作温度
|
室内：-20℃到60℃； 室外：-40℃到60℃
|
4. 符合标准
² YD/T 1019
² YD/T 926.2
² ISO/IEC 11801
² TIA/EIA-568.2-D
5. 传输性能
² (注：超过TIA/EIA-568.2-D超五类标准)
|
Freq.
|
Insertion Loss
|
NEXT
|
PS-NEXT
|
ELFEXT
|
PS-ELFEXT
|
Return Loss
|
|
(MHz)
|
dB/100
|
dB(min)
|
dB(min)
|
dB(min)
|
(dB)
|
dB(min)
|
| |
Typical
|
Max
|
Typical
|
Max
|
Typical
|
Min
|
Typical
|
Min
|
Typical
|
Min
|
Typical
|
Min
|
|
1.00
|
2.0
|
1.9
|
65.3
|
83.2
|
62.3
|
80.4
|
63.8
|
79.6
|
60.8
|
77.4
|
20
|
24.7
|
|
4.00
|
4.1
|
3.8
|
56.3
|
69.3
|
53.3
|
67.7
|
51.8
|
64.0
|
48.8
|
60.4
|
23
|
29.6
|
|
8.00
|
5.8
|
5.3
|
51.8
|
67.8
|
48.8
|
64.0
|
45.7
|
57.1
|
42.7
|
56.2
|
24.5
|
31.9
|
|
10.00
|
6.5
|
6.0
|
50.3
|
63.6
|
47.3
|
59.7
|
43.8
|
54.8
|
40.8
|
52.7
|
25
|
33.0
|
|
16.00
|
8.2
|
7.7
|
47.2
|
58.7
|
44.2
|
55.5
|
39.7
|
54.5
|
36.7
|
51.2
|
25
|
33.2
|
|
20.00
|
9.3
|
8.6
|
45.8
|
58.5
|
42.8
|
55.3
|
37.8
|
49.7
|
34.8
|
47.3
|
25
|
31.6
|
|
25.00
|
10.4
|
9.7
|
44.3
|
54.2
|
41.3
|
52.9
|
35.8
|
45.2
|
32.8
|
44.8
|
24.3
|
32.8
|
|
31.25
|
11.8
|
10.9
|
42.9
|
57.0
|
39.9
|
54.5
|
33.9
|
44.5
|
30.9
|
42.0
|
23.6
|
33.2
|
|
62.50
|
17.1
|
15.7
|
38.4
|
52.5
|
35.4
|
50.1
|
27.9
|
37.2
|
24.9
|
34.9
|
21.5
|
31.0
|
|
100.00
|
22.0
|
20.1
|
35.3
|
49.2
|
32.3
|
46.2
|
23.8
|
32.3
|
20.8
|
30.1
|
20.1
|
29.3
|
6. 包装
² 纸箱包装，305米/箱(1000ft)
7. 订购信息：
|
产品型号
|
产品名称
|
长度
|
备注
|
|
UM-CS-C01
|
超五类4对UTP双绞线
|
305米/箱
|
|
|
UM-CS-C03
|
超五类低烟无卤4对UTP双绞线
|
305米/箱
|
|
|
UM-CS-C05
|
超五类室外护套4对UTP双绞线
|
305米/箱
|
|
² 注：我公司标准产品为灰白色，也可根据客户需要定制不同颜色的护套。
