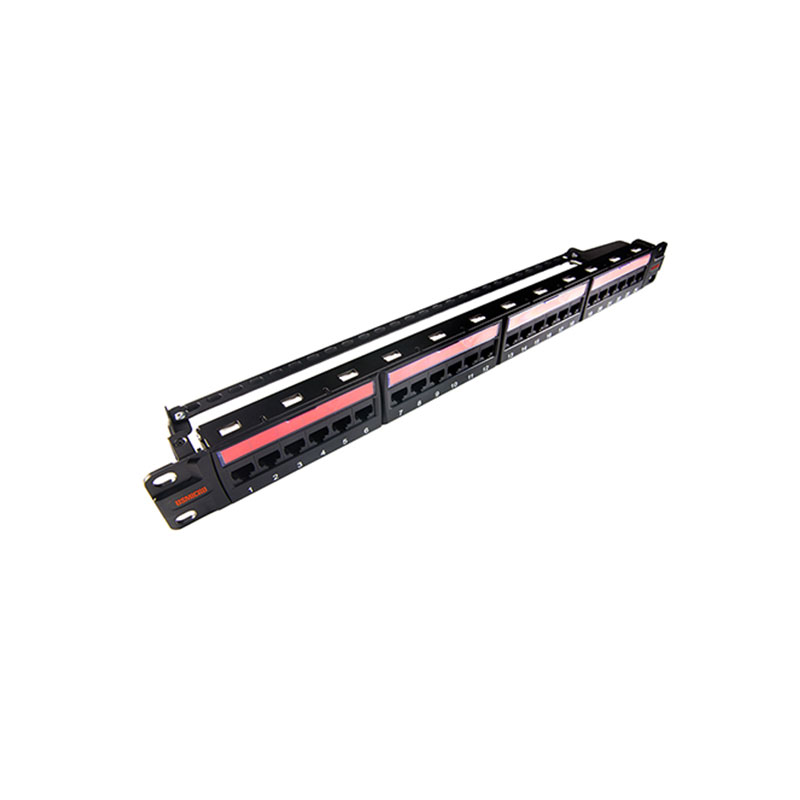

六类非屏蔽配线架

产品介绍

1. 产品特性

      ² 包装链路余量，7-13dB性能余量，性能优异，100%通过单体测试

      ² 鱼眼插针技术，全程无焊接，绿色环保，性能稳定

      ² 架体使用优质SPCC冷轧板的“美立AS架构”，坚固耐用

      ² 选用高质量的材料制成，保证25年性能

      ² 金属折叠理线托架，方便线路端接路由

      ² 分线峰设计，易于分线

      ² 细磨砂黑色面板，模刻烫金商标，高贵典雅稳重大方

      ² 翻盖式标签，方便施工和维护，美观大方

      ² 支持110或Krone工具进行端接

      ² 配IDC防尘盖、M6机柜螺丝

      ² 符合UL标准，具有UL认证

2. 电气特性

      ² 绝缘阻抗：500MΩ

      ² 高压测试：1000V, 60S

      ² DC电流：1.5Amps

      ² DC 阻抗：0.1Ω

      ² 接触阻抗：20mΩ

3. 机械物理参数

      ² 金针：50U"镀金金针

      ² IDC端子：磷青铜，22-26AWG单股线

      ² 插拔寿命：≥1000次

      ² 使用寿命：≥250次

      ² 插入力：≤20N

      ² 拔出力：≤20N

      ² 储存温度：-40℃～68℃

      ² 安装温度：-10℃～60℃

      ² 工作温度：-10℃～60℃

      ² 相对湿度：10%~90%RH

4. 符合标准

      ² ISO/IEC 11801: 2008

      ² TIA/EIA-568.2-D

5. 传输性能(channel)

  （注：超过TIA/EIA-568.2-D六类标准）

Freq.	Insertion Loss	NEXT	PSNEXT	ACRF	PSACRF	Return Loss
(MHz)	(dB)	(dB)	(dB)	(dB)	(dB)	(dB)
	Typical	Typical	Typical	Typical	Typical	Typical
1	2.1	65	62	63.3	60.3	19
4	4	63	60.5	51.2	48.2	19
8	5.7	58.2	55.6	45.2	42.2	19
10	6.3	56.6	54	43.3	40.3	19
16	8	53.2	50.6	39.2	36.2	18
20	9	51.6	49	37.2	34.2	17.5
25	10.1	50	47.3	35.3	32.3	17
31.25	11.4	48.4	45.7	33.4	30.4	16.5
62.5	16.5	43.4	40.6	27.3	24.3	14
100	21.3	39.9	37.1	23.3	20.3	12
200	31.5	34.8	31.9	17.2	14.2	9
250	35.9	33.1	30.2	15.3	12.3	8



6. 包装

      ² 单独包装在硬纸盒中（附扎带、分线架、金属理线托架、安装螺钉、说明书等）。纸箱包装，1pcs/内箱，16pcs/外箱。

7. 订购信息：

产品型号	产品名称	数量	备注
UM-CS-P02	24口六类非屏蔽19"配线架， 含背面金属理线支架，1U	1套
