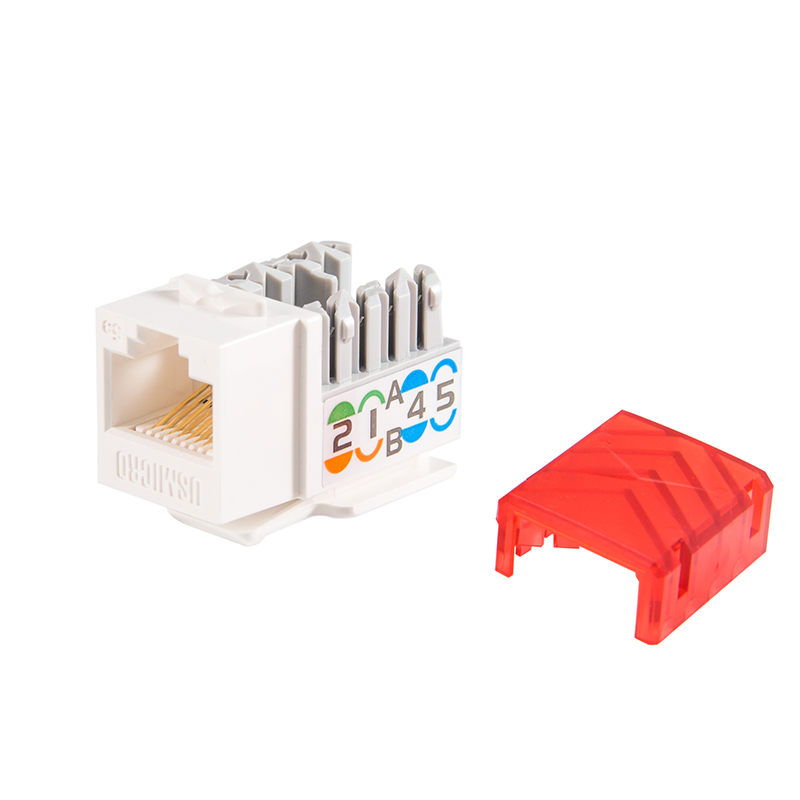

超五类非屏蔽信息模块

产品介绍

1. 产品特性

² 单体水准，7-13dB性能余量，长短链路性能表现优异，100%通过单体测试

² 鱼眼插针技术，全程无焊接，绿色环保，性能稳定

² 选用高质量的材料制成，保证25年性能

² 先进的“Pyramid”设计技术，预卡线槽，易于理线分线端接，并且极大降低串扰

² 防尘盖防短路封闭设计

² 符合UL标准，具有UL认证

2. 电气特性

² 绝缘阻抗：500MΩ

² 高压测试：1000V, 60S

² DC电流：1.5Amps

² DC 阻抗：0.1Ω

² 接触阻抗：20mΩ

3. 机械物理参数

² 金针：磷青铜、50U"镀金

² IDC端子：磷青铜、卡接22-26AWG导体

² 插头与插座的插合次数≥1000

² 导线端接次数≥300

² 插入力≤20N

² 拔出力≤20N

² 储存温度：-40℃～68℃

² 安装温度：-10℃～60℃

² 工作温度：-10℃～60℃

² 相对湿度：10%~90%RH

4. 符合标准

² ISO/IEC 11801: 2008

² TIA/EIA-568-C.2

5. 传输性能(channel)

（注：超过TIA/EIA-568.2-D超五类标准）

Freq.	Insertion Loss	NEXT	PSNEXT	ACRF	PSACRF	Return Loss
(MHz)	(dB)	(dB)	(dB)	(dB)	(dB)	(dB)
	Typical	Typical	Typical	Typical	Typical	Typical
1	2.2	60	57	57.4	54.4	17
4	4.5	53.5	50.5	45.4	42.4	17
8	6.3	48.6	45.6	39.3	36.3	17
10	7.1	47	44	37.4	34.4	17
16	9.1	43.6	40.6	33.3	30.3	17
20	10.2	42	39	31.4	28.4	17
25	11.4	40.3	37.3	29.4	26.4	16
31.25	12.9	38.7	35.7	27.5	24.5	15.1
62.5	18.6	33.6	30.6	21.5	18.5	12.1
100	24	30.1	27.1	17.4	14.4	10

6. 包装

² 塑胶袋单独包装

² 纸箱包装，50pcs/内箱，500pcs/外箱

7. 订购信息

产品型号	产 品 名 称	包装	备注
UM-CS-M01	超五类非屏蔽模块	1个
UM-CS-M11	超五类非屏蔽直通模块	1个
