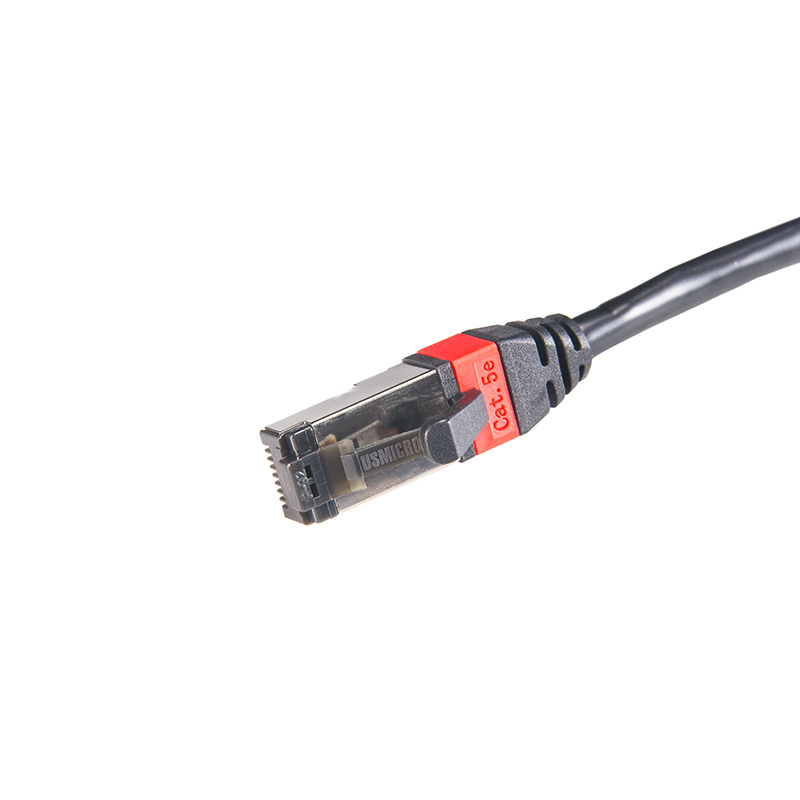

超五类网络跳线
- 价格：面议
- 购买咨询：
产品介绍
1. 产品特性
² 选用进口原材料制成，保证25年性能
² 高性能的高速电缆，支持带宽100MHz
² 跳线符合百兆以太网应用
² 100％FLUKE单体测
² 独特的“SmartTab”设计，方便用户定义系统和网络
² 提供非屏蔽和屏蔽两种选择，适应各种要求的应用场景
² 提供PVC和LSZH两个护套选择
² 符合UL标准，具有UL认证
2. 电气特性
² 工作电容：≤5.6nF/100m(@1kHz)
² 对地电容不平衡：≤1600pF/km
² 传播速度：69%
² 传播延时差：45ns/100m
² 最大操作电压-UL：300V
² 耐高压：AC1000V
² 绝缘阻抗：500MΩ
² 接触电阻：≤20mΩ
3. 机械物理参数
² 导体材料：7根裸软铜导体，无氧圆铜(纯度99.99%)
² 导体直径：UTP：7×0.2mm±0.02 mm；FTP：7×0.165mm±0.02 mm
² 线对数：4对
² 线对色序：蓝-白蓝；橙-白橙；绿-白绿；棕-白棕
² 护套材料及颜色：PVC和LSZH PE两种可选，黑色
² 外被线径：UTP：5.5±0.2mm；FTP：6.0 ±0.2mm
² 储存温度：-40℃～68℃
² 安装温度：-10℃～60℃
² 工作温度：-10℃～60℃
² 相对湿度：10%~90%RH
4. 符合标准
² ISO/IEC 11801: 2008
² TIA/EIA-568.2-D
² EN50173 CAT.5E
5. 传输性能
|
频率（MHz） |
1 |
10 |
62.5 |
100 |
|
衰减20℃（dB/30m） |
3.0 |
6.2 |
16.2 |
21.0 |
|
近端串音（dB/100m） |
60.0 |
48.5 |
35.7 |
32.3 |
|
近端串音功率和（dB/100m） |
57.0 |
45.5 |
32.7 |
29.3 |
|
远端串音衰减比（dB/100m） |
58.6 |
38.6 |
22.7 |
18.6 |
|
远端串音功率和（dB/100m） |
55.6 |
35.6 |
19.7 |
15.6 |
|
回波损耗（dB） |
19.0 |
19.0 |
14.1 |
12.0 |
6. 包装
² 塑胶袋单独包装
² 纸箱包装，50pcs/箱
7. 订购信息
|
产品型号 |
产 品 名 称 |
包装 |
备注 |
|
UM-CS-J01 |
超五类非屏蔽跳线，1米，黑色 |
1条 |
|
|
UM-CS-J02 |
超五类非屏蔽跳线，2米，黑色 |
1条 |
|
|
UM-CS-J03 |
超五类非屏蔽跳线，3米，黑色 |
1条 |
|
|
UM-CS-J04 |
超五类非屏蔽跳线，5米，黑色 |
1条 |
|
|
UM-CS-J09 |
超五类屏蔽跳线， 1米，黑色 |
1条 |
|
|
UM-CS-J10 |
超五类屏蔽跳线， 2米，黑色 |
1条 |
|
|
UM-CS-J11 |
超五类屏蔽跳线， 3米，黑色 |
1条 |
² 可根据客户需要做不同长度的定制和不同颜色的护套。
护套颜色：WH白色，BN棕色，GN绿色，YE黄色，GY灰色，PK粉红色，BU蓝色，RD红色，BK黑色，VT紫色
